客服所采用FPGA設計方案，現在才知道主要采用TI的電源開關模組TPS82085供電局，可能TI原輔料缺貨，則按照P2P方式的方案設計選用Cyntec的產品型號MUN3CAD03-SE。

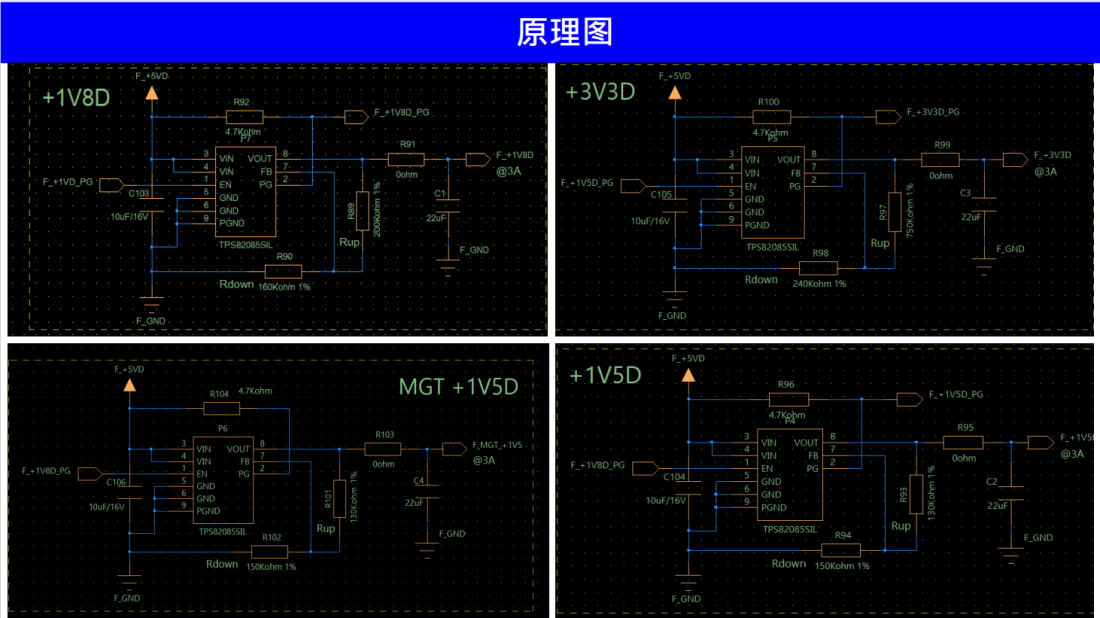

的客戶焊板后，返饋其板上MUN3CAD03-SE的4路電源開關版塊直流電壓輸出不對常。以下幾點原因圖提示，MUN3CAD03-SE是原位替換TPS82085SIL，

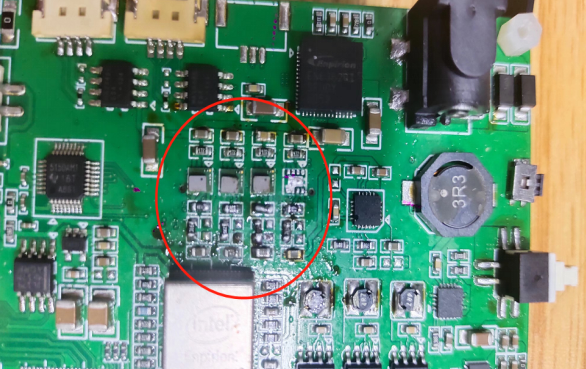

具體情況三極管板，產品圖片：

第一步大家在使用萬用表量測輸入輸出管腳相電壓，發掘4路輸出電阻值都錯亂，都偏大，需要輸出3.3v的電流值，實際上考試有4.2V，企業量測了集成電路芯片的設置的電壓，和EN引腳，都就沒有會發現原因。

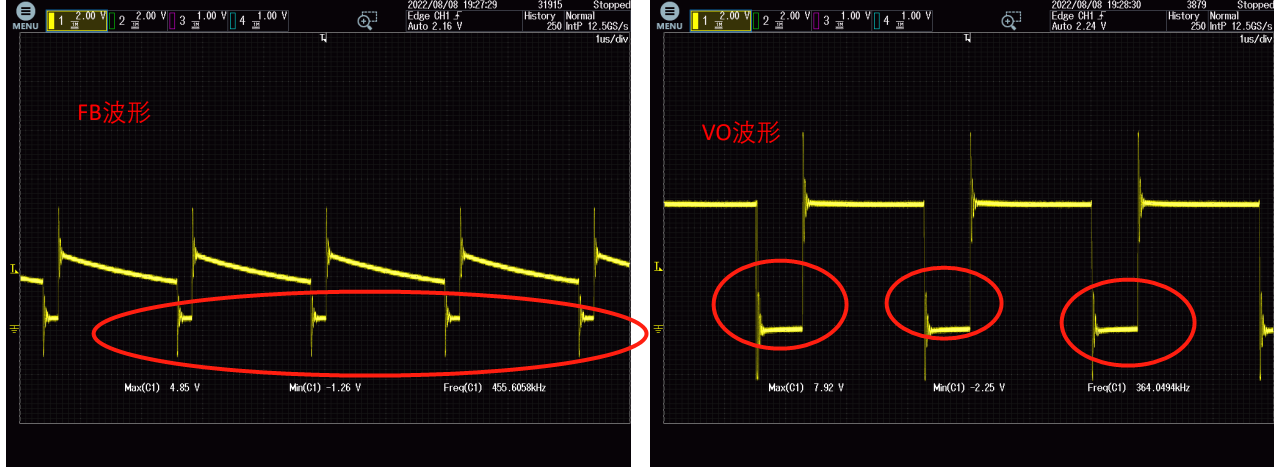

切換示波器量測FB管腳，模擬輸出管腳VO的電壓。正弦波形相應：

不錯判斷出FB電流，vo端電阻值（注vo為vout）包括兩段周期往前掉電，而很正常的端電阻值也不會往前掉。

如何檢查量測點，發掘投資者板上的0 Ohm電阻值不能貼片。而這就后果著輸入輸出端vo都沒有傳輸電容（電容器），也無導出流入線路。 可是輸入輸出電容器在buck拓撲中是不可或缺的重要的器件。 去除輸出電容就意味著電感中的能量不能及時釋放，會不斷累積。 所以導致萬用表測試英文軟件的輸出電流值屏幕上顯示偏大，示波器測試英文軟件有接著掉電的波形參數。

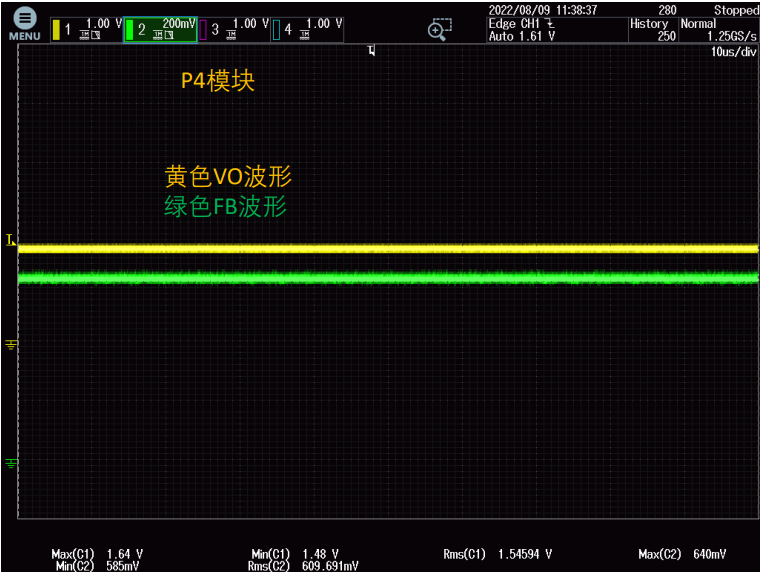

將0 Ohm電阻（一直未上件） 短接，重新量測，發現FB，VO電壓恢復正常

總結怎么寫： 完成將0 Ohm電阻短接后，輸出電壓及FB電壓均恢復正常。 印證了我們的分析，確實是沒有輸出電容后，輸出電感能量不斷累積造成輸出電壓抬高，從而掉電。

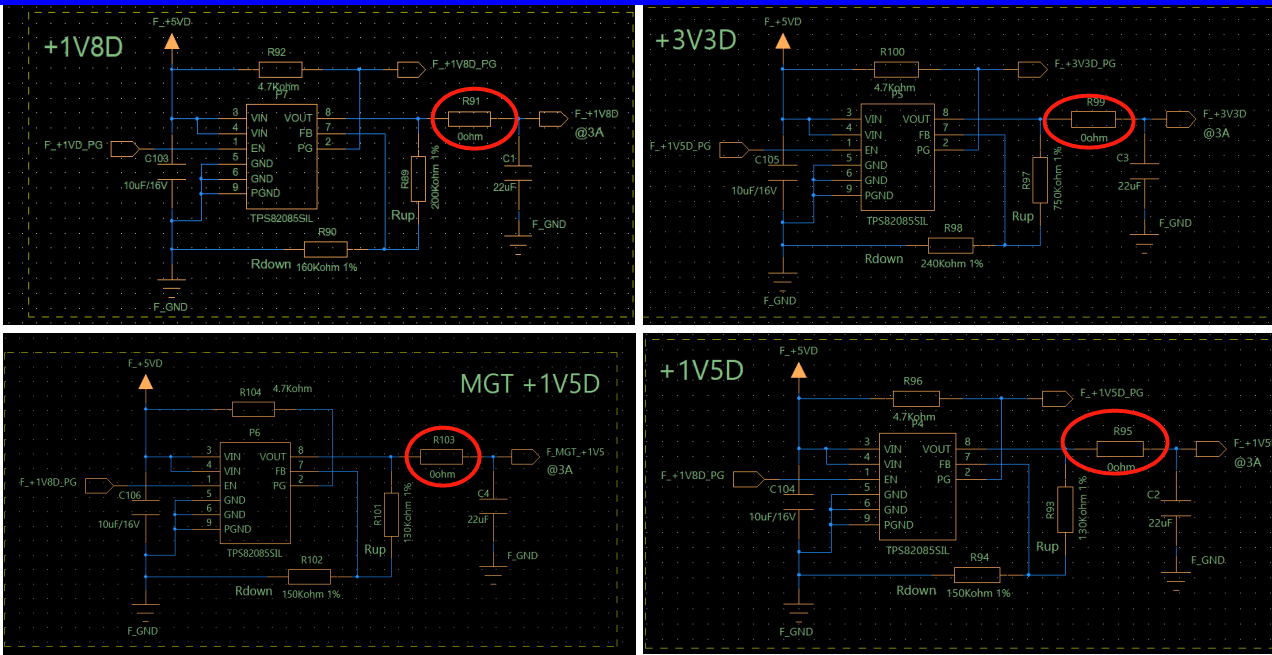

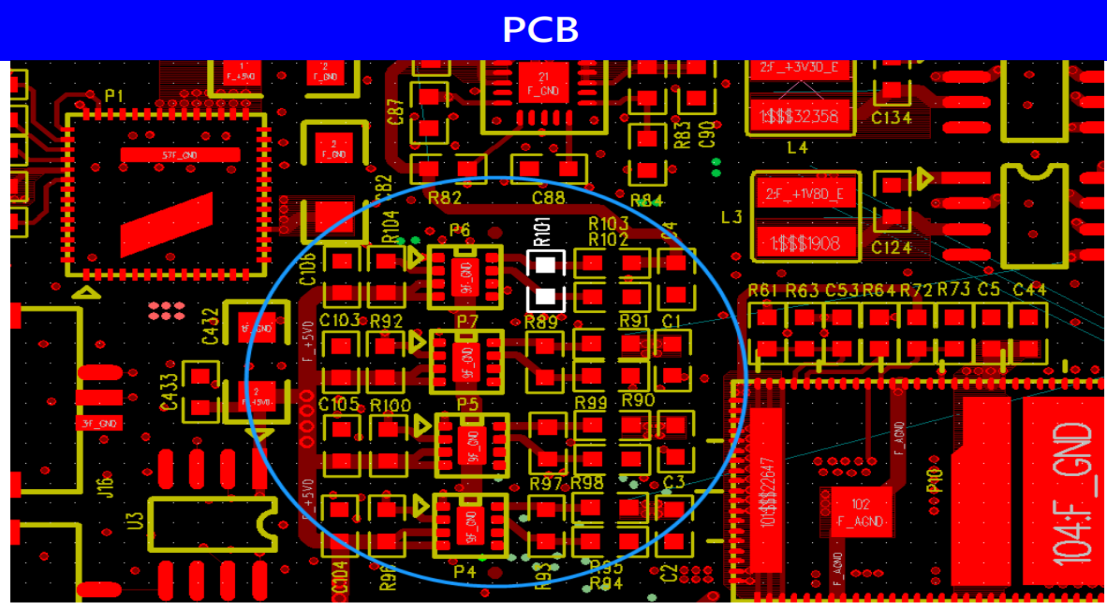

有以下幾點圖操作過程圖如圖所示：紅圈功率電阻在現實的線路板上老客戶并也沒有貼上。段開后，后端開發的電解電容C1,C2,C3,C4就不是和前期的三極管包含流入三極管，引致內容輸出電流值錯誤。
