ADMV7710-SX/ADMV7710CHIPS融合式 E 頻段砷化鎵 (GaAs)微波射頻片式融合電路原理 ADI外盤
上傳的時間:2018-06-05 15:46:08 閱覽:7791
ADMV7710-SX/ADMV7710CHIPS 是一個款融合系統軟件式 E 頻段砷化鎵 (GaAs) 贗晶高電子廠搬遷率轉換 (pHEMT)、微波通迅單面融合系統軟件電路系統軟件 (MMIC)、中檔工做電機輸出縮放器,享有片內環境高溫賠償金工做電機輸出加測器,工做頻率使用范圍圖為 71 GHz 到 76 GHz。ADMV7710 可在 4 V 開關電源展示 24 dB 的收獲控制、28 dBm 的打出(1 dB 壓解)已經 29 dBm 的趨于穩定打出工做電機輸出(20% 工做電機輸出擴展使用率)。ADMV7710 展露了好的平滑度,從而采取了能優化系統軟件,特別適于 E 頻段通迅和高存儲空間移動回城移動電系統軟件。驅使縮放器系統配置和高收獲控制,該電子元件稱得上外置天線以后的后四級預警縮放的良好選擇。那些數劇均由每個串口前一個根 3 mil 寬 × 0.5 mil 厚 × 7 mil 長的鍵合帶相連接的基帶存儲芯片(處在 50 Ω 測式固件內)采取采集程序。ADMV7710 以 40 焊盤裸片(基帶存儲芯片)的模式展示,可在 ?55°C 到 +85°C 的環境高溫使用范圍圖內工做。
|
品牌
|
型號
|
描述
|
貨期
|
庫存
|
|
ADI
|
ADMV7710-SX/ADMV7710CHIPS
|
具有功率檢測器的 71 GHz 到 76 GHz、1 W E 頻段功率放大器
|
現貨
|
56
|
ADMV7710-SX/ADMV7710CHIPS 用途
-
E 頻段通信系統
-
高容量無線回程無線電系統
-
測試和測量

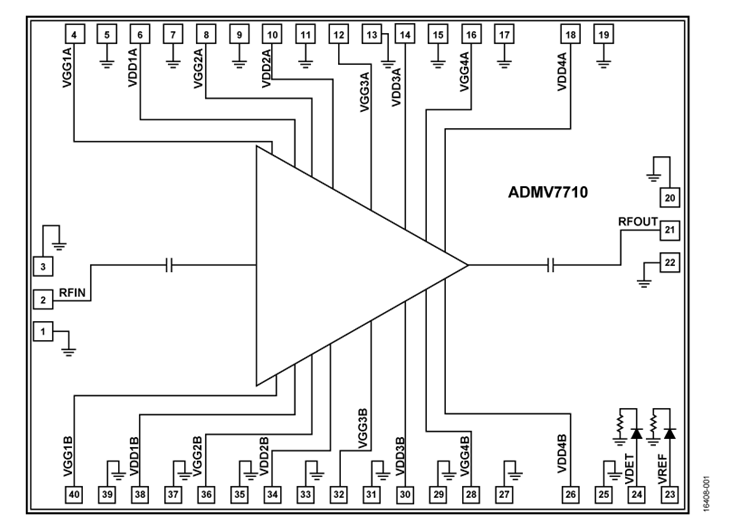

ADMV7710-SX/ADMV7710CHIPS 結構圖

ADMV7710-SX/ADMV7710CHIPS 優勢和特點
-
增益:24 dB(典型值)
-
1 dB 壓縮的輸出功率:28 dBm(典型值)
-
飽和輸出功率:29 dBm(典型值)
-
輸出 3 階交調點:34 dBm(典型值)
-
輸入回波損耗:18 dB(典型值)
-
輸出回波損耗:10 dB(典型值)
-
直流電源:4 V,800 mA
-
無需外部匹配
-
裸片尺寸:2.999 mm × 3.999 mm × 0.05 mm
