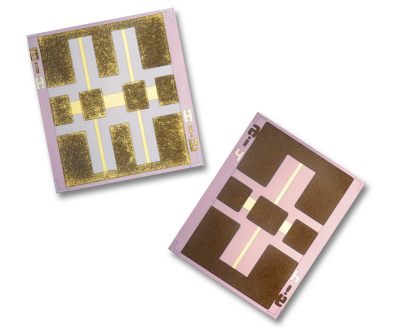

　　ATN3580-20緊固衰減器是由Skyworks工司生產銷售的一件高治療效果衰減器處理器。該系衰減器主要進行了高內阻率硅處理器上的pet薄膜內阻器結合科技，這使用它要能提供數據精準度的衰減治療效果、牢固的出平整度并且 高達到40 GHz的高回波材料耗費。其設定中主要進行了動平衡機TEE內阻空間結構，為了確保了移動寬帶寬的治療效果體現。

　　與經典的厚膜彩色印刷衰減器相信，ATN3580系采用聚酯薄膜新技術正相關的提升了最大電機功率處里意識，最好能夠達到1瓦反復波(CW)最大電機功率。各個ATN3580衰減器集成電路芯片在直流電源必要條件下皆有任意的衰減值，并能夠晶圓電極產品的樣品在40 GHz頻點下做測量，以確認充分考慮不平度金橋銅業跨接線的截面積大小。

　　該衰減器的特點包括：

　　額定的平滑反映至40 GHz　　回波衰減> 16 dB 至 40 GHz　　出具 1–10、12、15、20、30 和 40 dB　　公率凈化處理技能達到 1 W CW　　經久使用使用的bopp薄膜硅處理器

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
